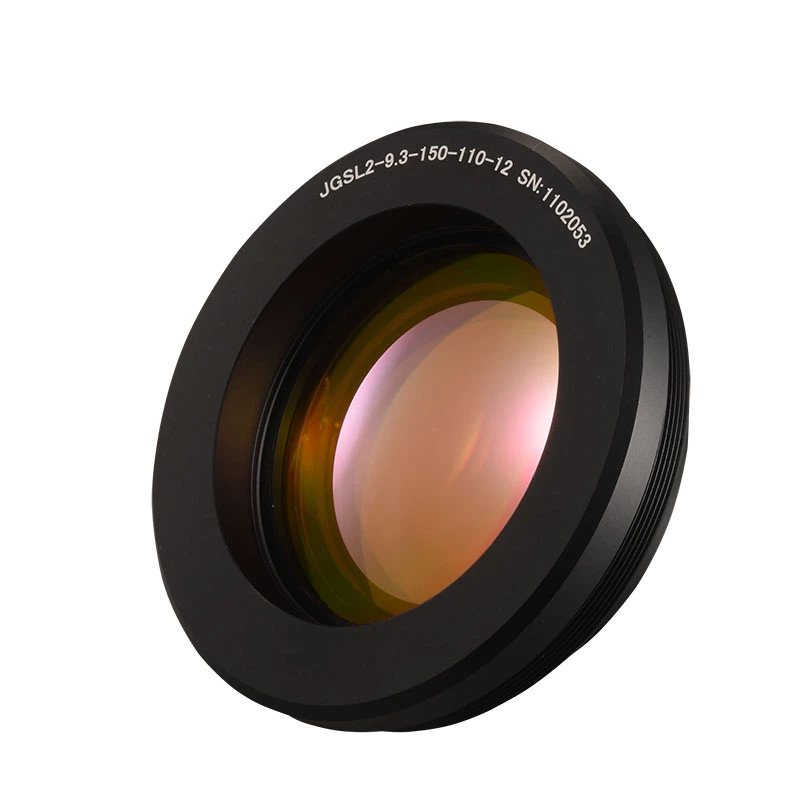

CO2Objektiv F-theta, také známý jako CO2čočky f-theta jsou kritickou součástí mnoha laserových řezacích, značkovacích a gravírovacích strojů. Tyto čočky jsou speciálně navrženy tak, aby zajistily, že poloha bodu v obrazovém poli se lineárně mění se vstupním úhlem skenování θ. Díky tomu jsou nezbytným nástrojem pro aplikace přesného laserového zpracování, které vyžadují přesné a konzistentní výsledky.
Naše CO2Objektivy f-theta jsou k dispozici v řadě velikostí, aby vyhovovaly potřebám různých laserových řezacích a značkovacích strojů. Jsou vyrobeny z vysoce kvalitních materiálů, které zajišťují vynikající odolnost a dlouhou životnost. Nabízíme čočky jak pro CO2a vláknové lasery, stejně jako na zakázku navržené čočky pro specifické aplikace.
Objektiv F-theta je speciálně navržen tak, že poloha bodu v obrazovém poli se lineárně mění se vstupním snímacím úhlem objektivu θ. Čočka f-theta je typ čočky, která se běžně používá v laserových řezacích, značkovacích a gravírovacích strojích. SOING poskytuje širokou škálu f-theta čoček na různých vlnových délkách se všemi druhy velikosti pole.
Výhoda
1. Extrémně odolný
2. Dostupné v různých vlnových délkách 10.2, 10.6, 9.3
3. Krátká dodací lhůta
4. Nákladově efektivní řešení
5. Lze přizpůsobit, přímo z výroby
aplikace
Tato čočka zaostřila laserový paprsek snímaný skenerem apod. Používá se pro vysokorychlostní mikrovrtání desek plošných spojů, vysokorychlostní značení elektronických dílů a resinových dílů atd.
Tato čočka minimalizuje zkreslení a vytváří laserový paprsek dopadající téměř kolmo na obrobek. Je vhodný pro zpracování, jako je laserové mikrovrtání. Tento objektiv je vhodný pro popisovače, plotry atd., u kterých chcete rychle naskenovat širokou oblast.
Specifikace
10,6um Single Element
|
č. dílu |
Průměr objektivu (mm) |
Ohnisková vzdálenost (mm) |
Oblast skenování (mm) |
Vstupní paprsek (mm) |
Pracovní vzdálenost (mm) |
Úhel skenování (stupně) |
|
JG-SL1-10.6-50-35-10 |
45 |
50 |
35*35 |
10 |
52.7 |
25 |
|
JG-SL1-10.6-75-50-12 |
48 |
75 |
50*50 |
12 |
75.9 |
25 |
|
JG-SL1-10.6-100-70-8 |
36 |
100 |
70*70 |
8 |
107.4 |
25 |
|
JG-SL1-10.6-100-70-10 |
45 |
100 |
70*70 |
10 |
107.4 |
25 |
|
JG-SL1-10.6-100-70-12 |
48 |
100 |
70*70 |
12 |
107.4 |
25 |
|
JG-SL1-10.6-150-110-8 |
36 |
150 |
110*110 |
8 |
152.7 |
25 |
|
JG-SL1-10.6-150-110-10 |
45 |
150 |
110*110 |
10 |
152.7 |
25 |
|
JG-SL1-10.6-150-110-12 |
48 |
150 |
110*110 |
12 |
152.7 |
25 |
|
JG-SL1-10.6-200-140-10 |
45 |
200 |
140*140 |
10 |
204.3 |
25 |
|
JG-SL1-10.6-200-140-12 |
48 |
200 |
140*140 |
12 |
204.3 |
25 |
