V každodenním životě lidé vždy přemýšlejí o tom, jak plnit úkoly efektivně a kvalitně. Také pro letmý značkovací stroj se náš výzkum a vývoj vždy snaží podporovat rychlost značení a kvalitu značení. Galvo řešení je pro to nejdůležitější, galvo skenovací hlava SOING řady S by byla skvělou volbou.

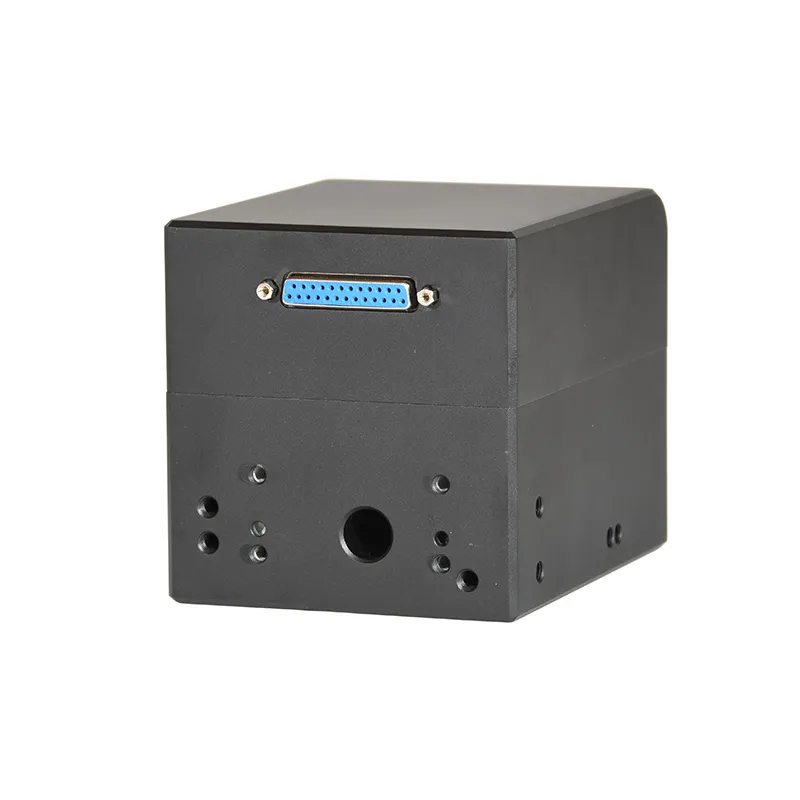

Snímací hlava SOING řady S je speciálně navržena pro vysokorychlostní značení za běhu. Poskytuje vynikající dynamiku a vynikající vysokou rychlost v minimální kompaktní velikosti.
S úplným pochopením požadavků vysokorychlostních aplikací navrhuje SOlNG ovladač typu C pro práci s mini galvanometry. Hlava řady S dokáže doručit 1350 znaků/s.
Výhoda
1. Optimalizováno pro značení za běhu Rychlost zápisu 1350 znaků/s (výška,FL=160mm)
2. Vodotěsný a prachotěsný pro průmyslové podmínky
3. Standardní rozhraní XY2-100
4. K dispozici lDC konektor horního krytu a zadního kabelu
aplikace
Galvo skener je nedílnou součástí laserových značkovacích strojů, která umožňuje přesné skenování a značení na různé materiály. Skenovací hlava je navržena tak, aby poskytovala rychlé a vysoce přesné laserové skenování různých vlnových délek na různých površích. Díky výkonným skenovacím schopnostem nabízejí galvo skenery zlepšenou efektivitu a produktivitu v procesu laserového značení, díky čemuž jsou ideální pro širokou škálu aplikací.
Skenery Galvo jsou známé svou vysokou rychlostí skenování, přesností a všestranností. Dokážou skenovat neuvěřitelnou rychlostí, což zajišťuje rychlé a efektivní dokončení laserového značení. Navíc mají nezbytnou citlivost potřebnou k poskytování přesného značení, zejména na složitých površích nebo složitých vzorech.
Jednou z hlavních výhod galvo skenerů je jejich kompatibilita s širokým rozsahem vlnových délek.
Specifikace
|
Modelka |
SPS85H |
SPS10H |
SPS14H |
|
Otvor vstupního paprsku (mm) |
8.5 |
10 |
14 |
|
Typický úhel skenování (rad) |
±0.35 |
±0.35 |
±0.35 |
|
Traking Error (ms) |
0.12 |
0.15 |
0.22 |
|
1 % plného rozsahu |
0.2 |
0.3 |
0.35 |
|
10 % plného rozsahu |
0.7 |
0.8 |
0.85 |
|
Opakovatelnost (μrad) |
4 |
4 |
4 |
|
Dlouhodobý drift přes 8 hodin (mrad)¹ |
＜0.3 |
＜0.3 |
＜0.3 |
|
Rychlost značení (mm/s)² |
8000 |
7000 |
6000 |
|
Rychlost polohování (m/s) |
20 |
20 |
15 |
|
Rychlost zápisu (cps)² |
1350 |
1200 |
1000 |
|
Požadavky na napájení |
±15VDC/3A |
±15VDC/3A |
±15VDC/3A |
|
Digitální rozhraní |
XY2-100 |
XY2-100 |
XY2-100 |
|
Váha (kg) |
0.7 |
1.2 |
2.4 |
|
Rozměr (D x Š x V mm³) |
110x88x83 |
113x88x85 |
133.5x103.5x107.5 |
